Conectare FMC150 la tahograf digital

Inainte de conectare

1. Compatibilitate confirmata

Verificati part number-ul tahografului in Tachograph Lookup si pastrati rezultatul pentru dosarul de montaj.

2. Firmware special

Functia pentru downloadare tahograf de la distanta pe FMx150 este disponibila doar cu firmware special. LocalizareAuto.ro pregateste aceasta activare.

3. Card firma pregatit

Pentru descarcarea tahograf de la distanta, TachoSync are nevoie de autorizarea cardului de companie prin PC-ul de pe care se foloseste TachoSync.

Atentie la garantie si sigilare

Nu se intervine in tahograf in mod care ar afecta sigiliile sau obligatiile legale. Daca exista dubii, lucrati cu un service autorizat pentru tahografe.

Conectorul tahografului

Teltonika indica folosirea contactelor C5 si C7 pentru CAN2, cu verificarea rezistentei liniei inainte de legarea dispozitivului.

C5 este CAN2 H.
C7 este CAN2 L.
C8 este CAN-RES si poate fi necesar pentru terminarea liniei, in functie de masuratoare.
GND si alimentarea se conecteaza conform schemei de montaj a dispozitivului si a vehiculului.

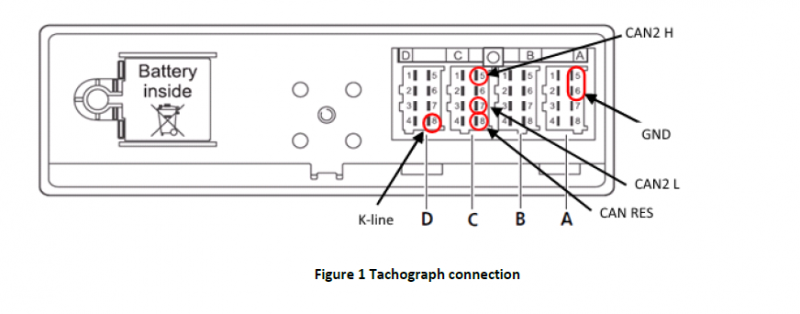

Conector tahograf cu pini CAN2 H si CAN2 L — Exemplu Teltonika: pinii relevanti pe conectorul tahografului.

Pasii de conectare CAN

Ordinea de mai jos urmeaza logica documentatiei Teltonika: intai se masoara linia, apoi se face legatura, apoi se verifica din nou.

Opreste contactul

Inainte de masuratori si conectare, contactul vehiculului trebuie sa fie oprit.

Masoara C5-C7

Masurati rezistenta intre C5 (CAN2 H) si C7 (CAN2 L). Daca este aproximativ 120 ohmi, puteti continua.

Termina linia daca trebuie

Daca apar kOhmi, conectati C8 (CAN-RES) cu C7 (CAN2 L), apoi masurati din nou pana obtineti aproximativ 120 ohmi.

Leaga CAN2 FMC150

Conectati CAN2 H si CAN2 L ale dispozitivului la C5 si C7. Dupa conectare, intre firele CAN ale dispozitivului ar trebui sa fie aproximativ 60 ohmi.

Fire CAN-L si CAN-H rasucite — Firele CAN-L si CAN-H de acelasi nivel trebuie rasucite intre ele.

Daca rezistenta ramane 120 ohmi

Conform Teltonika, daca dupa conectarea dispozitivului rezistenta intre liniile CAN ramane 120 ohmi, se adauga o rezistenta suplimentara de 120 ohmi intre liniile CAN ale dispozitivului.

Configurarea dispozitivului FMC150

Configurarea o facem noi

LocalizareAuto.ro pregateste firmware-ul, serverul TACHO si parametrii necesari pentru platforma TachoSync. Clientul trebuie sa confirme vehiculele si accesul la cardul de companie.

Testarea conexiunii

Dupa montaj se poate trimite SMS-ul de verificare "tachocheck" catre dispozitiv. Raspunsul confirma daca tahograful comunica pe linia CAN si daca se poate deschide sesiunea pentru descarcare.

CAN_2:111, Addr:248, Baud:250000, Ign:1, IOAddr:0

Un raspuns de acest tip indica faptul ca liniile sunt conectate corect si fisierele DDD pot fi descarcate din tahograf.

Interfata web pentru fisiere tahograf — Dupa validare, descarcarile si fisierele se gestioneaza prin TachoSync.
